| PZV | Za debelino izolacijske plošče | Pakiranje | |||
| Poglobljeno sidranje - PZV Orodje | Površinsko sidranje | Karton | Paleta | ||
| Pritrdilo mm | Dolžina pritrdila z vijakom mm | Debelina mm | Debelina mm | kos | kos |
| PZV 15 | 75 | 20 - 30 | 200 | 12000 | |
| PZV 30 | 90 | 70 - 90 | 40 - 60 | 200 | 12000 |
| PZV 60 | 120 | 100 - 120 | 70 - 90 | 200 | 6400 |
| PZV 90 | 150 | 130 - 150 | 100 - 120 | 200 | 6400 |
| PZV 120 | 180 | 160 - 180 | 130 - 150 | 200 | 4800 |
| PZV 150 | 210 | 190 - 210 | 160 - 180 | 200 | 4800 |
| PZV 180 | 240 | 220 - 240 | 190 - 210 | 200 | 3600 |
| PZV 210 | 270 | 250 - 270 | 220 - 240 | 200 | 3600 |

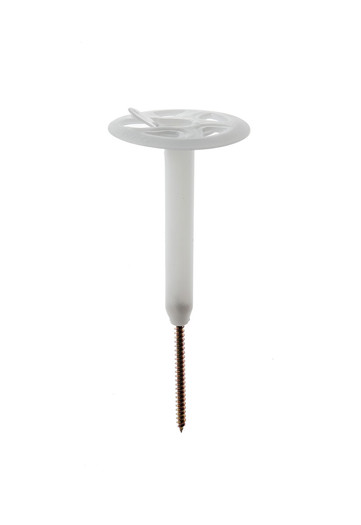

PZV PričvrsnicaPričvrsnica s vijkom
Pričvršćivači PZV koriste se za pričvršćivanje izolacijskih ploča na montažne konstrukcije, kao što su drvo, OSB ploče, cementno vlaknene ploče, lim …
Karakteristike:
- kvalitetno vijčano sidro,
- visoka otpornost pričvršćivača na UV zrake,
- ugradnja sidra bez prethodnog glodanja izolacije za pomak glave pričvršćivača u izolaciju s alatom PZV,
- jednostavna i brza ugradnja,
- za sprječavanje toplinskih mostova (0,00 W/K),
- za izravnanje površine izolacije,
- moguće korištenje s pritisnim pločicama, s kojima povećavamo pričvrsnu površinu.
Tehnički podaci
- Promjer vijaka 5 mm
- Promjer glave 60 mm
- Sidrena dubina 30 mm
- Toplinska provodljivost u točki 0,00 W/K
POGLOBLJENO PRITRJEVANJE
Komplet je sestavljen iz PP tulca in vijaka. Plastični tulec potisnemo skozi izolacijo. V plastični vložek vstavimo vijak ki ga privijemo z orodjem za vgraditev. Pri tem postopku vijak vijačimo v plastični vložek, hkrati pa rezilna krona reže izolacijo okrog glave pritrdila in tako omogoča stiskanje izolacije, ki nastaja z ugrezanjem glave v izolacijo. Ko se omejilni disk na orodju za vgraditev nasloni na izolacijo, prenehamo z vijačenjem. Če nadaljujemo, pride do deformacije površine izolacije in tako posledično do neravnin na površini.
Po zaključenem vijačenju v poglobljeni del vstavimo še čep, rondela Ø70 mm, za izravnavo poglobljene toplotne izolacije nad glavo pritrdila, istočasno pa preprečimo nastanek toplotnega mostu.
POVRŠINSKO PRITRJEVANJE
Komplet je sestavljen iz PP tulca in vijaka. Plastični tulec potisnemo skozi izolacijo. V plastični vložek vstavimo vijak ter ga privijemo z PZV drogom. Pri tem postopku vijak vijačimo v plastični vložek, dokler glava pritrdila ni pritisnjena tesno ob izolacijo. Če vijačenje nadaljujemo, pride do deformacije površine izolacije ter tako posledično do neravnin na površini.
Po končanem vijačenju lahko v steblo plastičnega vložka vstavimo EPS čep Ø11x20 mm, ali vbrizgamo poliuretansko peno.
